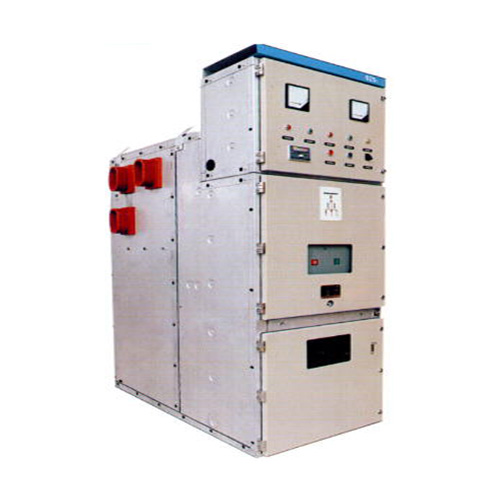

GZS1 金属铠装抽出式开关柜
    发布时间: 2021-01-04 14:17

产品概述

GZS1型户内金属铠装抽出式开关设备是具有现代化水平的跨世纪产品,是一种性能优良的配电装置。该产品为3-10KV三相交流、50Hz单母线及单母线分段系统的成套配电装置。它主要用于发电厂的中小型发电机的送电、 工矿企事业单位的配电及电业系统的二次变电所的受电、送电和大型高压电动机的启动等。本产品还可以用于控制、保护、检测。本开关柜达到了DL/T404-91、IEC298、GB3906等标准,并具有防止带电负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关等连锁功能。本产品既可以配用VS1真空断路器,又可以配用ABB公司的VD4真空断路器。

产品使用环境

1、正常环境
● 该产品工作时,周围温度 上限:+40℃、下限:-10℃。
● 使用地海拔:1000m
● 相对湿度:日平均不大于95%,月平均不大于 90%
● 地震:烈度不超过8级
● 周围空气不受腐蚀性或可燃气体及水蒸气等明显污染
● 无严重污秽及经常性的剧烈振动
2. 特殊工作条件
如果用户要在超过规定的非正常环境下使用该产品, 请事先与制造厂协商。

主要技术参数


额定电压(KV) 3、6、10
最高工作电压(KV) 3.6、7.2、12
工频1分钟耐受电压(KV) 42
冲击耐受电压(KV) 75
额定频率(Hz) 50
额定电流(A) 630~3150

额定热稳定电流(KA)(4秒内)

16~50
额定动稳定电流KA 40~125
额定短路开断电流KA 16~50
额定短路开合电流KA 40~125
分合闸和辅助回路的额定电压(V) 直流 24、30、48、60、110、220
交流 110,220
防护等级 IP4X
