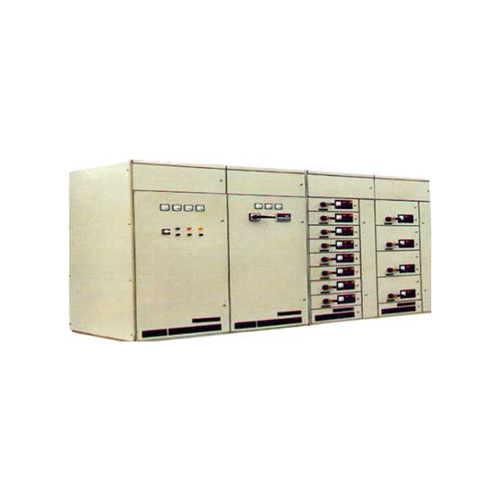

GCK 低压抽出式开关柜
    发布时间: 2021-01-04 14:13

产品概述

GCK 低压抽出式开关柜由动力配电中心(PC)柜和电动控制中心(MCC)两部分组成。产品适用于发电厂、变电站、工矿企业等电力用户在交流50Hz、最大工作电压至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配和控制之用。
本系列具有分断能力高、动热稳定性能好，结构先进、合理，电气方案切合实际，系列性、通用性强，各种方案单元可以任何组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，安全可靠，维护方便等优点。本产品达到了IEC439标准、GB7251-87 <<低压成套开关设备>>国家标准和ZBK36001-89 <<低压抽出式成套开关设备>>等标准。

结构特征

本系列产品的基本柜架为组合装配式结构。全部结构部件通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等，组装成一台完整的开关柜。本开关柜有下列特点：
1、框架采用异形钢材，用三维板定位。螺栓连接无焊接结构，从而避免了焊接变形和应力，提高了安装精度。
2、框架及零部件安装孔按模数 E=20mm 变化。
3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷漆。
4、在动力中心(PC)进线柜内，顶部为水平母线区域。水平母线区域下部为断路器室。断路器可配置国产的DW15C、ME等系列，也可以根据用户需要配置国外电气公司生产的各种断路器，如：ABB 公司生产的F系列断路器以及智能化断路器等。

主要技术参数


额定工作频率(Hz) 50
额定工作电压(V) 380,660
额定绝缘电压(V) 660
额定工作电流(A) 水平母线 630 - 3150
垂直母线 600
额定短时耐受电流(有效值)(KA/秒) 水平母线 80
垂直母线 50
额定峰值耐受电流(有效值)(KA/秒) 水平母线 176
垂直母线 110
主电路接插件(A) 200,400
辅助电路接插件(A) 10
工频耐压(1分钟)(V) 2500V
控制电机最大容量(KW) 155
防护等级 IP40
操作方式 就地、远方、自动
