网站首页 >> 主导产品 >> GGD 交流低压配电柜

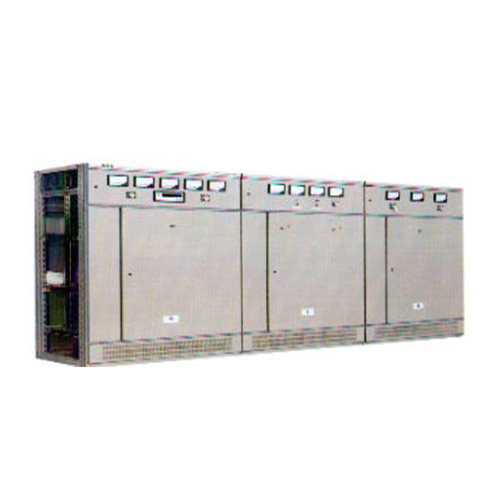

GGD 交流低压配电柜
    发布时间: 2021-01-04 14:33

产品概况

GGD型交流低压配电柜适用于交流50Hz、额定工作电压380V、额定工作电流至3150A的配电系统。用于发电厂、变电站、厂矿企业等，作为动力、照明及配电设备的电能转换、分配与控制。
GGD型交流低压配电柜达到了IEC439<<低压成套开关设备和控制设备>>、GB7251<<低压成套开关设备>>等标准。

主电路方案

共设计了129个GGD 柜的主电路方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。其中，
GGD1型 49个方案 123个规格
GGD2型 53个方案 107个规格
GGD3型 27个方案 68个规格

使用条件

1、产品工作时，周围温度不高于+40℃，不低于-5℃。24小时内的平均温度不得高于+35℃。
2、使用地点的海拔不得超过2000M。
3、在最高温度为+40℃时,周围空气相对湿度不超过50%。在较低温度时，允许有较大的湿度
4、(例如+20℃时为90%)。应考虑由于温度的变化可能产生凝露的影响。
5、在安装时，设备与垂直面的倾斜度不超过5度。
6、设备应安装在无剧烈震动和冲击及不足以使电器元件受到腐蚀的地方。
7、用户有特殊要求时，可与制造厂协商解决。

技术参数

型号 额定电压(V) 额定电流(A) 额定开断电流(KA) 额定短时耐受电流(KA) 额定短时耐受电流(KA)
GGD1 380 A 1000 15 15 30
B 600(630)
C 400
GGD2 380 A 1500(1600) 30 30 63
B 1000
GGD3 380 A 3150 50 50 105
B 2500
C 2000
